德版Global XT 7600 / 7800 工業CT

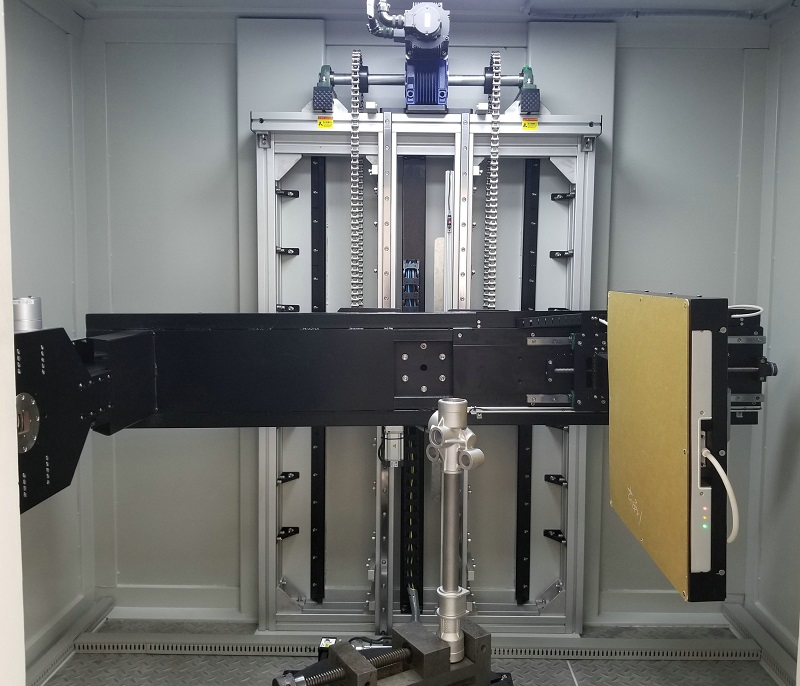

Global XT 7600/7800是一款多軸X射線探傷機[DR]，含X,Y,Z,R1(360度旋轉)，R2（±30度傾斜），主要用于結構復雜的鑄造件（鋁、鐵），管件（鋼管、鋼瓶等）焊縫、塑料件，大型電子零部件等產品內部瑕

德版Global XT 7600 / 7800 工業CT產品特點

Global XT 7600/7800是一款多軸X射線探傷機[DR]，含X,Y,Z,R1(360度旋轉)，R2（±30度傾斜），主要用于結構復雜的鑄造件（鋁、鐵），管件（鋼管、鋼瓶等）焊縫、塑料件，大型電子零部件等產品內部瑕疵的無損檢測及測量。

應客戶的要求，我公司2019年設計制造X射線探傷（DR）與工業CT一體機推向市場，工業CT的使用使客戶無損檢測產品的精度進一步提高、圖像比DR更清晰、瑕疵位置更準確。同時配備德國VGSTUDIO MAX工業CT軟件坐標測量模塊、孔隙分析模塊、CAD導入模塊后，可對產品內部缺陷進行科學分析，對內外結構尺寸精確測量以及進行數模比對出具差異報告。

特點：

高分辨率，大平板接收
全自動CNC控制
光管自動休眠保護
圖像可拼接，
瑕疵自動判定（選配）
可進行長度，直徑，疏松比例（孔隙率），面積等尺寸測量
射線源管電流、管電壓可自行設定
灰度、對比度調節
平板校正
圖像增強
360o鉛防護
軟件中英文對照，簡單易學
CT功能擴展

德版Global XT 7600 / 7800 工業CT規格參數

		Global XT 7800		Global XT 7600

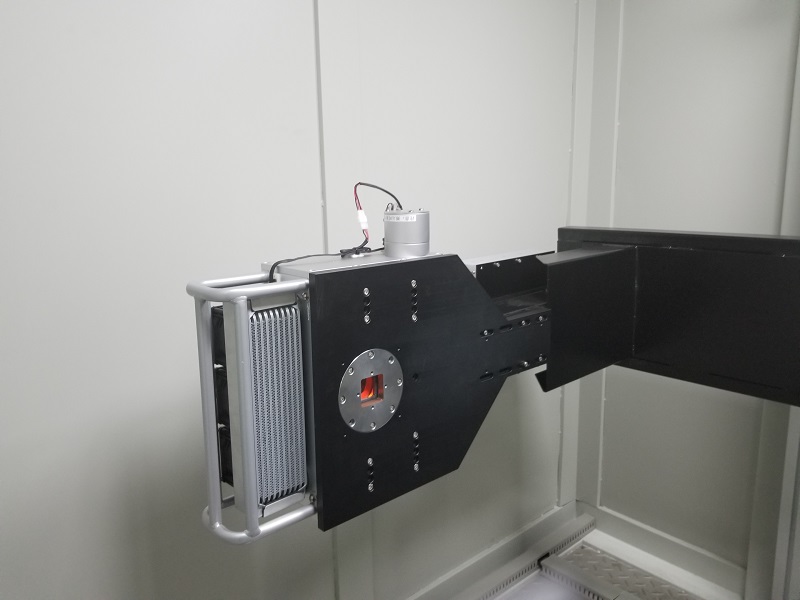

射線源	光管類型	封閉管
	******管電壓KV	160KV/200KV	225KV			320KV
	******管電流mA	3.0	15.0			15.0
	焦點大小mm	0.5	0.4/1.0			0.4/1.0
平板探測器	閃爍體	CSI/GOS
	視場大小	150mmX150mm~430mmX430mm
	像素矩陣	1024X1024/1256X1256
	分辨率	3.2lp/mm-4.2lp/mm
	像素尺寸	150μm/119μm
	A/D轉換	16bit
	幀率	10fps/34fps
	光管與平板 ******距離SDD	1350mm		1000mm

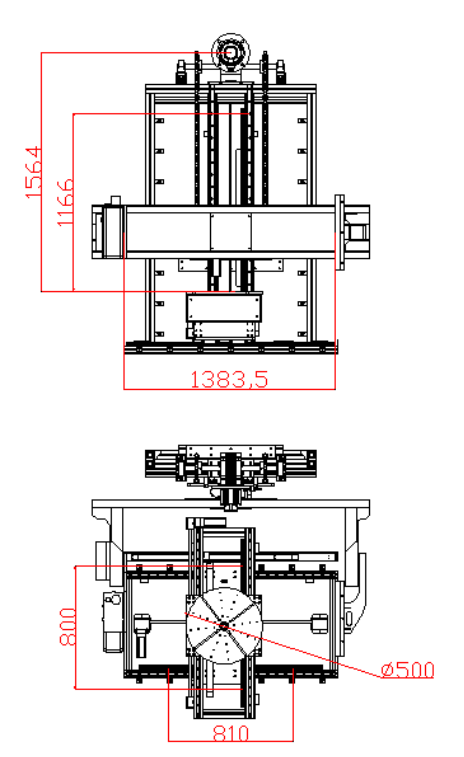

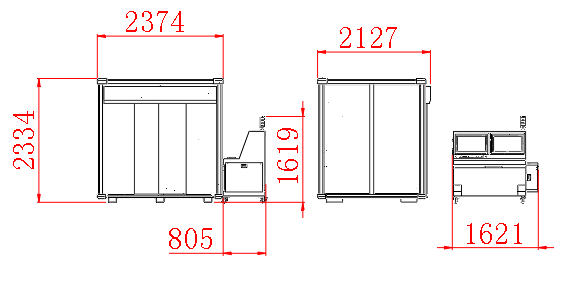

機器參數	外形尺寸	2380mmX2130mmX2400mm		1850mmX1750mmX2100mm
	樣品臺尺寸	?500mm-?700mm		?300mm-?500mm
	X/Y行程	800mmX800mm		500mmX600mm
	Z軸行程	1100mm/1250mm		700mm
	工件限高	1600mm		1000mm
	Z軸傾斜行程	900mm		400mm
	樣品臺旋轉	0-360度

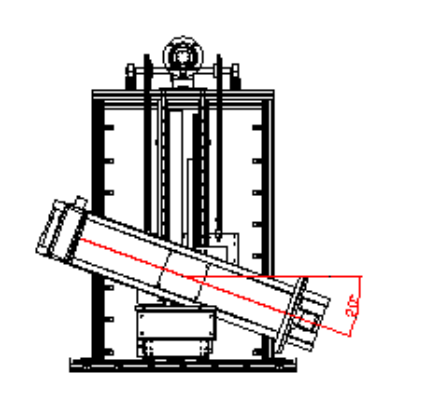

	光管與探測器傾斜角度	±30度
	操作系統	WIN7 32位
	溫度	-10℃-40℃
	電壓/功率	220V/3500W
	設備重量	4500KG/7500KG/11500KG			3600KG/6800KG/11000KG
	輻射泄漏	≤1.0μSv 符合GB18871-2002、GBZ117-2006標準
